板框式加壓濾漆機

板框式加壓濾漆機主要用于絕緣材料廠、電磁閥廠,油漆制造廠以及生產類似漆液的化工產品生產廠生產流程中,亦可用于潤滑油、變壓器油、電容器油等油類的精細過濾,去除雜質及水份和污物,提高油漆的耐壓強度,保證漆膜清潔光亮。我廠是國內板框式加壓濾漆機產品的主要生產單位之一,屬原國家機械工業部定點生產企業,積累近三十年的制造經驗,產品質量優良,暢銷多個國家及地區,板框壓力式濾漆機具有設計合理,結構緊湊,操作方便、體積小,重量輕,性能可靠、過濾效率高等特點。
經構及工作原理
濾漆機是由底盤、齒輪泵、安全閥、隔爆式三相異步電機、濾床(包括壓力表、濾板、濾框、濾紙、油盤)及各種液壓管路等部件組成,電動機驅動齒輪泵運轉,將漆罐中漆液吸入濾清器,進入齒輪泵,在齒輪泵的壓力下,將漆液壓入濾床過濾,通過濾紙將油中雜質濾凈。安全閥是該機的保證裝置,能自動控制壓力,保證設備安全,作用是控制管道系統的壓力,當壓力超過規定值時,安全閥就立即啟動,使油漆在泵中進行循環,壓力不再上升,以確保設備安全運轉;赜烷y借助齒輪泵進口的真空作用,將油盤內的余漆吸入濾清器。最后匯集到出漆口輸出。
沖孔器系濾漆機配套產品,用于濾紙進、出漆孔的沖制。

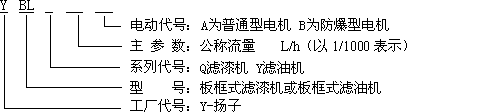

型號說明
名 稱 |
單位 |
型號 |
|||
額定流量(QG) |
L/min |
YBLQ90B |
YBLQ180B |
||
濾油 |
160 |
濾油 |
300 |
||
濾漆 |
50-90 |
濾漆 |
100-180 |
||
過濾壓力(PG) |
mpa |
0.3 |
|||
額定轉速 |
R/min |
960 |
|||
最大過濾壓力(P) |
Mpa |
0.6 |
|||
過濾面積 |
㎡ |
1.6 |
3 |
||
過濾介質 |
|
濾紙 加夾濾布 |
|||
漆液粘度 |
Cst |
30-200(4號粘度計30±1℃) |
|||
漆液溫度 |
℃ |
≤130 |
|||
電動機 |
型號 |
YB132S-6 |
YB132M2-6 |
||
功率 |
3KW |
5.5KW |
|||
進口管徑 |
英寸 |
2" |
2.1/2" |
||
出口管徑 |
英寸 |
1.1/2" |
2" |
||
濾紙規格 |
㎜ |
335*335 |
|||
板框規格 |
㎜ |
280*280 |
|||
濾框數量 |
塊 |
11 |
21 |
||
濾板數量 |
塊 |
12 |
22 |
||
排風口截面尺寸 |
㎜*㎜ |
200*70 |
300*100 |
||
外形尺寸 |
㎜*㎜*㎜ |
720*1512*1160 |
720*1772*1160 | ||
