雙動式千斤頂,雙作用千斤頂

一、用途
本公司的雙動式千斤頂（雙作用千斤頂），特別在大型工程中，是易操作控制和液壓千斤頂，設計有安全保壓裝置，內置卸壓閥防止過載，以保護千斤頂以利于安全操作。該裝置的連接，采用的是高壓膠管和螺紋接頭連接，具有使用快捷，并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。

二、基本參數

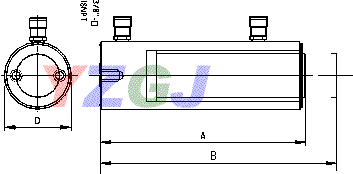

型號	噸位T(KN)	行程B-A mm	本體高度A mm	伸展高度B mm	外徑D mm
RR-1010	10（89）	254	409	663	73
RR-1012		305	457	762	73
RR-308	30（267）	210	387	596	102
RR-3014		368	549	917	102
RR-506	50（444）	156	331	487	127
RR-5013		334	509	843	127
RR-5020		511	733	1244	127
RR-156	75（667）	156	347	503	146
RR-7513		334	525	858	146
RR-1006	100（889）	168	357	525	178
RR-10013		334	524	857	178
RR-10018		461	687	1147	178
RR-1502	150（1333）	57	196	253	203
RR-1506		156	385	541	203
RR-15013		334	582	915	203
RR-15032		816	1116	1931	203
RR-2006	200（1778）	152	430	582	248
RR-20013		330	608	938	248

表中參數可能因?yàn)楦牧级�變更，恕不另行通知�?

三、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹�力點，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針?lè)较蛭⑽⑿�松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂油壓回縮，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脮r(shí)間，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。

五、電動泵說明書
1、主要用途與適用范圍
ZB型系列電動高壓泵站是一種閥式配流軸向柱塞泵，可作為電動液壓彎管機、分離式液壓千斤頂、鋼筋壓接機等多種施工機具的液壓動力源，具有小巧輕便、移動方便等特點。

2、主要規格及技術參數
表一

型號	高壓壓力	高壓流量	低壓流量	功率
ZB63-0.27-1	63MPa	0.27L/min	1L/min	0.55kw
ZB63-0.4-2	63MPa	0.4L/min	2L/min	1.1kw
ZB63-1-4	63MPa	1L/min	4L/min	1.5kw
ZB63-1.5-6	63MPa	1.5L/min	6L/min	2.2kw
ZB63-2-6	63MPa	2L/min	6L/min	4kw
ZB63-4-10	63MPa	4L/min	10L/min	5.5kw
ZB63-6-12	63MPa	6L/min	12L/min	7.5kw

3、主要結構與使用方法
3．1泵站由電機、油泵、綜合閥、換向閥(配單作用機具用泵站不帶此閥)、油箱等組成。
3．2泵體部分：該泵為球閥配流，雙聯斜盤軸向柱塞定量油泵，電機直接帶動偏心壓軸旋轉，由于斜盤的作用。柱塞沿柱塞套作往返運動，使油分別從高低壓進油閥吸人，后從高低壓出油閥壓出，分別進入綜合閥體的高壓油路和低壓油路。
3．3綜合閥體：閥體的高壓油路由高壓?jiǎn)蜗蜷y、高壓安全閥組成，低壓油路由低壓?jiǎn)蜗蜷y、低壓安全閥、減功閥組成，高低壓油路混合后，輸出管引向換向閥。低壓時，高壓油和低壓油同時輸出，當壓力超過7MPa時，低壓安全閥打開，溢流，當壓力升剄9一11MPaB時，高壓油推動小活塞頂開減功閥桿，使低壓油經減功閥溢流，同時低壓安全閥關閉，當壓力超過63Mpa時，高壓安全閥打開溢流。
3．4換向閥為手動操作的三位四通轉閥，上面的兩出油口用高壓軟管與油缸聯接。

4使用注意事項
4．1泵站工作液夏季用GB2537—8l HU一30汽輪機油，冬季用HU一20汽輪機油，加油時應用180—200目銅絲布過濾，半年更換一次，并清洗油箱，液面深應達油標中心以上。
4．2電機啟動：換向閥應處于中立位置。
4．3泵站正常工作溫度以20—55℃為宜，溫度高時應進行冷卻，低溫使用也容易發生故障，可通過外加溫與泵站本身空轉，逐步升壓的辦法來升高油溫。油溫過低不得使用。(以零下10℃為限)
4．4操作換向閥時一般操作力不超過100N，并應操作準確，因換向閥與軟管聯接方向不限，因此換向閥使用時應先熟悉換向位置。

5常見故障與排除方法見表2

表二

故障	主要原因	排除方法
不升壓	1．高壓安全閥(或低壓安全閥)調整壓力過低。	調整高壓安全閥(低壓安全閥)，高壓安全閥調整壓力50MPa，低壓安全閥調整壓力7MPa。
	2．高壓安全閥(或低壓安全閥)彈簧損壞或失去彈力。	更換彈簧。
	3．高壓安全閥，低壓安全閥卸載閥的閥口磨損。	修正凡爾口(即光滑圓弧面)，修正方法是用手錘擊該處l一2次，如該面磨損嚴重可用鉆頭將該處“锪去”，重新放上鋼球，用手錘沖擊凡爾口。
	4．高壓(或低壓)柱塞與柱塞套磨損。	修換柱塞，修理(或更換)柱塞套。
	5．漏油。	檢查、修理、更換密封件。
排油量不夠	1．柱塞與柱塞套因磨損使配合間隙過大。	一般更換柱塞亦可更換柱塞套，高壓柱塞與柱塞套配合間隙0.005-0.0l，低壓柱塞與柱塞套配合間隙0.01-0.015。
	2．油液臟，使濾油網堵塞影響吸油。	清洗濾油網，更換新油液。
	3．油箱內油位過低，油泵吸空。	按規定要求補充新的油液進行修復。
	4．進油或出油單向閥工作不正常。	清洗該處。
	5．油的粘度太高。	選用推薦油液。
	6．油溫過高或過低。	冷卸或加溫。
壓力波動或噪音	1．系統中有空氣。	排除。
	2．油泵吸空。	加入合適的油液規定值。
	3．減功閥不正常。	調到規定值。
	4．柱塞與柱塞套磨損。	修法同前。
	5．單向閥工作不正常。	修法同前。
