手動液壓彎管機

SWG-2A手動液壓彎管機 　　　　　　　SWG-3B手動液壓彎管機　　　　　SWG-4D手動液壓彎管機
一、用途
SWG系列手動液壓彎管機（手動彎管機）是一種輕型的彎管工具，設置了快慢柱塞泵濾油器，依靠油壓進行冷彎作業的液壓工具，具有設計先進合理、結構緊湊、操作簡單、維修方便等特點。為建筑、化工、水暖、石油、煤炭等單位提供了理想的彎管工具。
二、規格與性能參數

外徑系列：
低壓流體輸送焊接管：壁厚要求：∮21.3(2.7 5-4)、∮26.8(2.75-4)、∮33.5(3-4.5)、∮42.3(3-4.5)、∮48(3-4.5)、∮60(3-4.5)、∮75.5(4.5-5)、∮88.5(4.5-5)無縫鋼管：∮108(4.5-5)、∮114(4.5-5)(其中114需選配)如用戶需要無縫管模具，可向本公司訂購

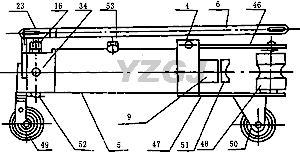

三、結構示意圖

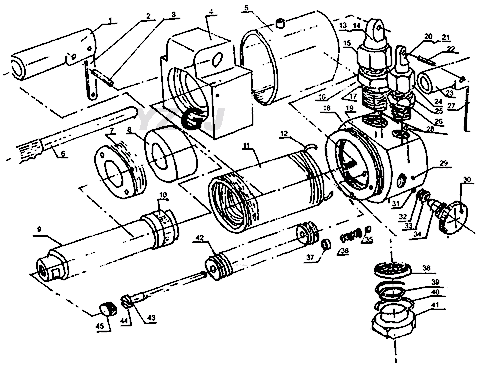

四、使用方法(參照分解圖)
SWG-2A、SWG-3B、SWG-4D
1、將(件34)開關順時針?lè)较驍Q緊。
2、檸忪(件5)加油口上螺栓。
3、彎管模，支承輪和被彎管子接觸部位涂潤滑油脂。
4、翻開(件46)上模一，根據所彎管子大小選擇相應的彎管模，將彎管模裝在作用桿預部，如結構示意圖，然后將兩支承輪插入下模板兩相應孔內，放上被彎管子，轉動兩支承輪，使相應的尺寸槽子向著彎管模。
5、翻轉上模板，先用大柱塞泵，撳動手柄(件6)，使彎管模壓到被彎管子，然后用小柱塞泵(件25)壓到所需角度。
6、彎好后，將(件34)開關逆時針擰松，作用桿將自動復位，翻開上模板，將管子取出。
五、注意事項
1、使用前首先檢查油箱內的油是否加灝，如不足應加滿
2、使用前，務必?cái)Q松(件5)加油口上的螺栓，以便于通氣。
3、彎管前開關一定要關死，否則壓力打不上。
使用前，掀動手柄(件6)使大拄塞泵(件16)工作．將活塞桿（件9）全伸出，抬起缸頭(件19)等部件，使彎管機處于45度傾斜狀態，然后逆時針擰松開關，(件34)使空氣從油箱中全部排凈，如發現空氣未排除凈，應反復數次。
4、所彎管子的外徑一定要與彎管模的凹槽貼合，否則彎的管子會產生凹癟現象或?qū)�彎管模脹裂�?br> 5、被彎管子與兩支承輪接觸區域要光滑并涂潤滑油，焊接管的焊縫不要處于彎曲處正外側或正內側。
6、不要彎曲超過技術參數中規定的規格，以免超壓、損壞機體。
7、加油時必須過濾，長期不用的彎管機中油液要定期更換，對于機體要經常清潔保養，(將液壓油加入油箱(件5)中關死開關，撳動手柄(件6)，使活塞桿(件9)伸出，然后擰松開關，使活塞桿縮回。這樣，使機體或缸頭(件19)油路暢通。
8、擰下(件41)，清洗濾網(件38)，拆卸時注意以免裝錯。
9．彎管機停止工作后，將加油口上的螺栓旋緊。

六、可能發生的故障及排除方法
1、撳動(件6)手柄，手柄逐漸抬起(冒泵)即活塞桿一伸一縮。
將活塞桿全部伸出或在彎管工作時，用鎯頭敲擊，如手柄套(件1)逐漸冒起，用榔頭敲擊手柄套(件1)上部，如手柄套(件23)逐漸冒起，按上述方法即可排除。
2、活塞桿無法伸出，不能彎管。
a、首先，檢查(件34)開關內的鋼球是否掉落。其次，順時針擰緊開關(件34)。
b、檢查油箱內的液壓油是否滿，應灌注滿。
c、檢查開關(件34)上的限位螺釘(件30)是否與缸頭（件19）上圓周表面頂住，造成開關假象關死，應將（件30）適當擰出一下。
d．檢查開關(件34)上的限位螺釘是否與擋肖(件29)擋住，同樣造成假象關死，應將（件30）調換一個螺絲孔。
3、柱塞泵有吸空現象或油吸不出來。
a、排除（件5）油箱內的空氣，方法如前述五款4條。
b、油箱內少油，要加滿。
c、油不符合要求，調換15號機械油。
d、濾油器中有垃圾，要清洗。
4、漏油現象
a、活塞桿(件9)頭部，堵頭(45#)的周圍滲漏，O形圈(件43)壞了。拆下內六角堵頭(件43)，擰松長螺栓(件44)，更換0形圈(件43)規格10x1.9。
b、圓螺母(件7)與活塞桿(件9)之間滲漏，Yx密封圈(件10)壞了。拆下內六角堵頭(件43)，長螺栓(件44)拆下園螺母(件7)和導套(件8)，拉出活塞桿組件(件9、件10)，更換Yx密封圈（件10)，其規格D50或D65。
注意：長螺栓必須和拉簧(件42)螺孔完全脫開了，才可將活塞桿(件9)拉出。
c大柱塞(件13)和拼帽(件15)、小柱塞(件20)和拼帽(件24)之問滲漏，Yx密封圈(14#或21#)壞了。擰松開(件15)或(件24)，將(件13)或(件20)從(件16)或(件25)中抽出，更換D28或D16密封圈。
說明：如按上述排除方法仍不見效，或者沒有寫上的故障請與本廠技術科聯系。
