我公司的WG型、GLJ型系列過濾機經國家電力公司（原能源部）鑒定，各項技術指標達到國內同類產品先進水平，是發電廠、供電所、電站、電器制造廠、變壓器廠及工礦企業過濾變壓器油、透平油、互感器油、開關油、冷凍油、定子油、機油、柴油等油液中水份和雜質微粒的理想設備。

一、用途
　　系列過濾機可供電廠、供電所、油庫、工礦企業變電所、拖拉機站、國防工業等單位用來過濾變壓器油、液壓油、透平油、機油、柴油及其它油液中的水分和雜質。
　　該機采用鋁合金板框，過濾面積大，機型體小輕便，噪聲低于國家環保規定，性能可靠，是國內新型濾油機產品。
二、技術規格

型號規格　基本參數項目	WG-20	GLJ-50	GLJ-100	GLJ-125	GLJ-160	GLJ-200
過濾能力（Qg）　L/min	≥20	≥50	≥100	≥125	≥160	≥200
工作壓力范圍　　Mpa	0-0.49
最大壓力　　　　Mpa	0.49
過濾面積　　　　m	0.26	0.823	1.41	1.91	2.33	3.26
板框內尺寸　　　mm	Φ135	204×204
濾板個數　　　　n1	13	11	16	22	27	39
濾板個數　　　　n2		12	17	23	28	40
電機功率　　　　Kw	0.25	1.1		1.5	4	4
電機額定轉速r/min	1390		1400		1430
工作噪聲　　　　dB(A)	≤85
重量　　　　　kg	14	50	70	75	105	130

三、結構特征
　　 GLJ型過濾機由過濾床、油泵、初濾器、自動回油裝置等部分組成。過濾床是由過濾板和濾框、濾紙、壓緊板、止推板通過手動螺旋壓緊后組成過濾系統。在油泵的工作壓力作用下油液由濾板中心組成的孔道進入，然后通過過濾框上的小方孔分散到各個濾板的左右兩邊濾油紙上，在一定的壓力作用下，油液通過過濾紙過濾。濾紙就是過濾介紹，油液贓物通過濾紙時，把油中的水份和雜質留與濾紙承受油壓的一面，雜質屬于吸附，通過濾紙、潔凈油液經過每個濾板上的小孔由濾板組成的孔道出油，油液在過濾時，對每個濾板而言都是并聯過濾。
　　臟油從A孔道進入，經過濾框的小方孔出來，分別通過左右濾紙過濾，潔凈油液積于板糟內會聚流入B孔道排出，當濾油紙表面贓物逐漸增多，濾紙中的水份也同時增多，這時的工作壓力會逐漸增高，一般早0.39Mpa以下較合適，超過0.39Mpa以上，應當更換濾紙。
使用空氣開關是用來防止出油管堵塞，油液壓力過高造成設備事故。
　　油泵前裝有保護油泵的初濾器，初濾器設有銅布網，經過銅布網可以過濾出油液中較大的顆粒，要經常注意銅布網上的雜質。
該機設有自動回油裝置，在工作中往往由濾油紙中滲出油末流入油箱中，通過浮筒作用，將存在術規格油箱中的油吸入油泵重新過濾。

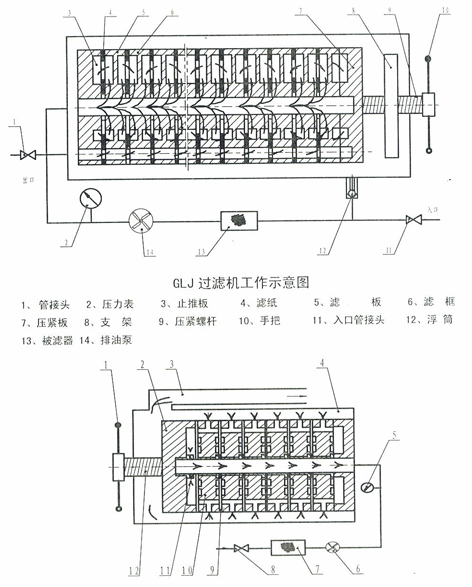

WG-20過濾機工作示意圖

1、手吧　　2、壓力表　　3、出油泵　　4、油箱　　5、壓力表　　6、排油泵
7、切屢器　8、進油管　　9、濾紙　　10、濾板　　11、芯套　　12、螺桿

四、機器的調整和試運轉
　　使用前應首先檢查過濾床的部分濾板、濾框、濾紙的安放位置是否正確，參照過濾機工作示意圖和過濾床的工作原理進行安放，在止板前和壓緊板后放三張濾紙，以防止油壓力強被吹破，期于每塊濾板、濾框之間放兩張濾紙（也可根據用戶需要另配濾布），一定按照過濾床的工作原理和過濾機工作示意圖放置，不可放錯方向和位置。
　　在壓緊板長耳為一面，短耳為一面，全部板框安放位置按同一方向，以壓緊板為標準所有長耳都與壓緊板長耳同側，所有短耳與壓緊板在短耳同一側，裝好后壓金濾油紙，可以準備過濾。
　　在開車前可先用手將電機接輪轉動一下，重復試看是否靈活，如沒有卡住現象，方可正式開機。電動機軸轉方向按油泵蓋上箭頭指示方向一致。
　　過濾機如正常開機后幾秒內能吸油和排油進行過濾，如經半分鐘不出油，說明油泵吸入端堵塞或漏氣，或者是浮筒油漂法閥漏氣，應排除故障后再開車。（注：在第一次開機時或浮筒內無油的情況下，浮筒適量加點油）。
