大噸位液壓千斤頂

一、用途
本公司的CLS單作用大噸位液壓千斤頂，單向作用，負載回縮，液壓缸能受超過額定負載5%的壓力無損傷，頂升能力：50噸-1000噸，特別在大型工程中，是易操作控制和液壓千斤頂，內置卸壓閥防止過載，以保護千斤頂以利于安全操作。該裝置的連接，采用的是高壓膠管和螺紋接頭連接，具有使用快捷，并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。

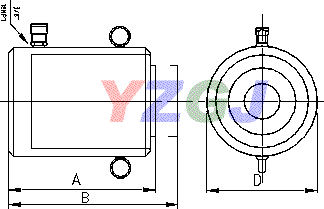

二、基本參數

四、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脮r間，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。

五、電動泵說明書
1、主要用途與適用范圍
ZB型系列電動高壓泵站是一種閥式配流軸向柱塞泵，可作為電動液壓彎管機、分離式液壓千斤頂、鋼筋壓接機等多種施工機具的液壓動力源，具有小巧輕便、移動方便等特點。

2、主要規格及技術參數
表一

3、主要結構與使用方法
3．1泵站由電機、油泵、綜合閥、換向閥(配單作用機具用泵站不帶此閥)、油箱等組成。
3．2泵體部分：該泵為球閥配流，雙聯斜盤軸向柱塞定量油泵，電機直接帶動偏心壓軸旋轉，由于斜盤的作用。柱塞沿柱塞套作往返運動，使油分別從高低壓進油閥吸人，后從高低壓出油閥壓出，分別進入綜合閥體的高壓油路和低壓油路。
3．3綜合閥體：閥體的高壓油路由高壓單向閥、高壓安全閥組成，低壓油路由低壓單向閥、低壓安全閥、減功閥組成，高低壓油路混合后，輸出管引向換向閥。低壓時，高壓油和低壓油同時輸出，當壓力超過7MPa時，低壓安全閥打開，溢流，當壓力升剄9一11MPaB時，高壓油推動小活塞頂開減功閥桿，使低壓油經減功閥溢流，同時低壓安全閥關閉，當壓力超過63Mpa時，高壓安全閥打開溢流。
3．4換向閥為手動操作的三位四通轉閥，上面的兩出油口用高壓軟管與油缸聯接。

4使用注意事項
4．1泵站工作液夏季用GB2537—8l HU一30汽輪機油，冬季用HU一20汽輪機油，加油時應用180—200目銅絲布過濾，半年更換一次，并清洗油箱，液面深應達油標中心以上。
4．2電機啟動：換向閥應處于中立位置。
4．3泵站正常工作溫度以20—55℃為宜，溫度高時應進行冷卻，低溫使用也容易發生故障，可通過外加溫與泵站本身空轉，逐步升壓的辦法來升高油溫。油溫過低不得使用。(以零下10℃為限)
4．4操作換向閥時一般操作力不超過100N，并應操作準確，因換向閥與軟管聯接方向不限，因此換向閥使用時應先熟悉換向位置。

5常見故障與排除方法見表2

表二
